在建筑装修、户外工程或家居维修中，防水密封是关乎耐用性与安全性的关键环节。面对市场上琳琅满目的密封胶产品，硅酮胶与聚氨酯胶凭借各自独特的性能，成为户外防水场景下的热门选择。然而，二者成分不同、特性各异，适用场景也存在显著差异。本文将从材料本质、性能对比、适用场景、施工要点四大维度，深度解析硅酮胶与聚氨酯胶的核心区别，助您科学决策“哪种胶更适合户外防水密封”。
一、材料本质：从分子结构看性能差异
硅酮胶(俗称“玻璃胶”)以聚二甲基硅氧烷为主要成分，分子结构中含有的硅氧键(SiO)赋予其优异的耐高低温性与化学稳定性。其固化过程依赖空气中的水分发生缩合反应，形成弹性体，固化后体积收缩率低，且不会产生刺激性气体。
聚氨酯胶则以异氰酸酯预聚体为基础原料，通过与空气中的水分或基材表面的羟基反应固化，形成高强度的聚氨酯弹性体。其分子链中含有的氨基甲酸酯基团(NHCOO)使其具备出色的粘结力与机械强度，但固化过程中可能释放微量甲醛及挥发性有机化合物(VOC)，需注意通风。
二、核心性能对比：谁是户外防水“全能选手”?
1.耐候性：硅酮胶的“持久战”优势
户外环境中，紫外线、高低温循环、雨雪侵蚀是密封胶的“三大考验”。硅酮胶凭借SiO键的高键能(约452kJ/mol，远高于CC键的347kJ/mol)，可在50℃至150℃的温度范围内保持弹性，长期暴露于阳光下不易泛黄、龟裂或粉化。例如，用于幕墙玻璃密封的中性硅酮耐候胶，使用寿命可达20年以上。
聚氨酯胶的耐候性相对较弱，长期紫外线照射易导致分子链断裂，出现变硬、变脆现象，一般建议用于有遮蔽的户外场景(如屋檐下、阳台缝隙)，或选择添加抗紫外添加剂的改性聚氨酯胶，但其使用寿命通常仅为硅酮胶的1/3~1/2。
2.粘结力：聚氨酯胶的“抓地力”更强
在非多孔基材(如金属、塑料、石材)上，聚氨酯胶的粘结力显著优于硅酮胶。以混凝土为例，优质聚氨酯胶的拉伸粘结强度可达1.5MPa以上，而硅酮胶通常为0.6~1.0MPa。这使得聚氨酯胶在户外结构性粘结(如彩钢板搭接、金属管道密封)中表现突出，尤其适用于需要承受一定机械应力的场景。
硅酮胶的粘结力更依赖基材表面的水分与化学极性，对玻璃、陶瓷等光滑表面粘结效果优异，但对木材、混凝土等多孔材料需搭配底涂剂使用，否则易因“过深渗透”导致表面粘结失效。
3.防水性：“柔性密封”VS“刚性防水”
硅酮胶固化后形成的弹性体具有较低的硬度(邵氏A20~40)，延伸率可达300%以上，能跟随基材热胀冷缩产生形变，有效避免因裂缝扩张导致的漏水。其防水机理为“柔性密封”，适合动态变形较大的部位(如门窗框与墙体缝隙、伸缩缝)。
聚氨酯胶固化后硬度较高(邵氏A60~80)，延伸率约200%，防水性能更依赖“刚性封堵”，适合静态、低形变的基材(如地板与墙面接缝、露台地砖填缝)。但其固化后表面致密，抗渗性优于硅酮胶，可直接用于迎水面防水(如水池、卫生间地漏密封)。
4.耐化学性：硅酮胶“不怕酸碱”，聚氨酯胶“忌油污”
户外场景中，酸雨、土壤中的盐碱成分可能腐蚀密封胶。硅酮胶对酸、碱、盐溶液具有良好的耐受性，可用于泳池、污水处理厂等腐蚀性环境。聚氨酯胶则易被油脂、有机溶剂侵蚀，若基材表面有油污，需彻底清洁后再施工，否则会出现“脱粘”现象。

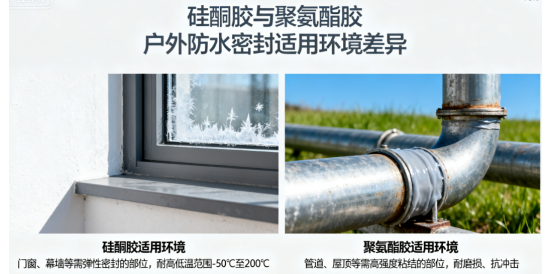

三、适用场景：按需选择，拒绝“一刀切”
▶硅酮胶优先选：长期暴露、高动态变形场景
建筑幕墙、采光顶密封：中性硅酮耐候胶可承受玻璃与金属框架的热胀冷缩位移。
户外灯具、太阳能板安装：需耐受高温与紫外线，硅酮胶可保证长期密封不失效。
门窗缝隙防水：弹性好、易打胶，适合不规则缝隙填充。
▶聚氨酯胶优先选：高强度粘结、低形变基材场景
金属管道、彩钢板搭接：粘结力强，可替代部分机械固定(如螺栓、铆钉)。
混凝土裂缝修补：高拉伸强度可抵抗地基沉降产生的应力。
户外家具组装：兼顾防水与结构加固，如木质凉亭的榫卯节点密封。
▶“避坑指南”：这3类场景别用错胶!
1.石材、大理石表面：禁用酸性硅酮胶(会腐蚀碳酸钙基材)，需选中性硅酮胶或低碱型聚氨酯胶。
2.潮湿不通风环境：聚氨酯胶固化速度慢(需2~7天完全固化)，易因水分不足导致“表干内不干”，建议改用硅酮胶。
3.食品接触场景：硅酮胶可选“食品级认证”产品(如GB18446标准)，聚氨酯胶则因可能含残留异氰酸酯，严禁用于饮用水管道或食品加工设备。
四、施工工艺：细节决定防水“成败”
1.基材处理：“干净+干燥”是前提
硅酮胶：基材表面需无油污、灰尘，多孔材料(如木材、水泥)需用干燥抹布擦净，无需打磨;金属、塑料等光滑表面建议用酒精脱脂。
聚氨酯胶：需用砂纸打磨基材表面(增加粗糙度)，并用丙酮或专用清洁剂去除油污，含水率需≤8%，否则易出现气泡。
2.打胶技巧：“匀速+饱满”避免空洞
硅酮胶：使用胶枪时保持45°角匀速推进，确保胶层连续无断点，厚度建议≥3mm(太薄易因拉伸断裂)。
聚氨酯胶：因固化后硬度高、难修整，打胶前需贴美纹纸定位，胶层厚度建议≥5mm，且需在1小时内完成刮平(超出可操作时间会粘手)。
3.固化养护：通风+避水是关键
硅酮胶：表干时间约15~30分钟，完全固化需24~72小时(温度越低、湿度越小，固化越慢)，固化期间避免淋雨或泡水。
聚氨酯胶：表干需1~2小时，完全固化需3~7天，低温(<10℃)时需延长养护时间，固化后可涂刷一层耐候性涂料(如丙烯酸面漆)提升抗紫外能力。
五、成本与环保：理性权衡“性价比”
硅酮胶价格通常高于聚氨酯胶(如500ml装中性硅酮耐候胶约30~50元，同规格聚氨酯胶约20~30元)，但考虑到20年+的使用寿命，年均成本反而更低。环保性方面，硅酮胶VOC含量一般<50g/L(符合GB18583标准)，聚氨酯胶则多在100~200g/L，建议选择“低VOC认证”产品(如欧盟CE认证)。
没有“最好”，只有“最合适”
硅酮胶与聚氨酯胶并非“非此即彼”的竞争关系，而是“各司其职”的互补选择。若您需要长期暴露于户外、高耐候性的密封方案，硅酮胶是“稳妥之选”;若追求高强度粘结与低成本，且场景有一定遮蔽，聚氨酯胶更具优势。
此外，选购时需注意“认证标识”：硅酮胶认准“GB14683(幕墙胶)”“GB16776(建筑用硅酮结构密封胶)”标准，聚氨酯胶则参考“JC/T483(聚氨酯建筑密封胶)”标准，拒绝“三无产品”——毕竟，户外防水的“安全线”，永远由优质材料与规范施工共同守护。
