随着现代家居装修品质的提升，规格超过900×1800mm的大板瓷砖凭借其大气的视觉效果，成为墙面装饰的热门选择。然而在实际施工中，"大板瓷砖上墙是否必须使用瓷砖胶"的争议始终存在。本文将从材料特性、施工工艺、环境适配三个维度，系统解析大板铺贴的安全核心要素，为装修从业者和业主提供专业参考。
一、材料选择的科学依据
传统水泥砂浆粘贴工艺在大板瓷砖应用中存在明显局限性。实验数据显示，普通硅酸盐水泥与瓷砖背面的粘结力约为0.5MPa，而C2TES级瓷砖胶的粘结强度可达1.5MPa以上。当瓷砖单块面积超过1.6㎡时，水泥砂浆的收缩率(0.3%)与瓷砖的收缩率(0.05%)差异会导致界面产生2.5MPa的内应力，这正是空鼓脱落的主要诱因。
新型瓷砖胶采用波特兰水泥、精选石英砂与高分子聚合物复合配方，通过添加乙烯醋酸乙烯酯共聚物(EVA)可使柔性达到30MPa弹性模量，有效缓冲温度变化产生的应力。对于吸水率低于0.5%的全瓷大板，应选用含改性环氧树脂的C2FT级瓷砖胶，其开放式时间可延长至30分钟，为大规格瓷砖调整定位提供充足操作窗口。
二、核心施工工艺解析
基层处理是安全铺贴的基础环节。混凝土墙面需使用喷砂工艺处理至表面露出粗骨料，实测表面粗糙度应达到Sa2.5级标准。加气混凝土墙则必须先涂刷界面剂，推荐选用丙烯酸酯类渗透型界面剂，涂刷后24小时内进行拉拔测试，附着力应≥1.0MPa。

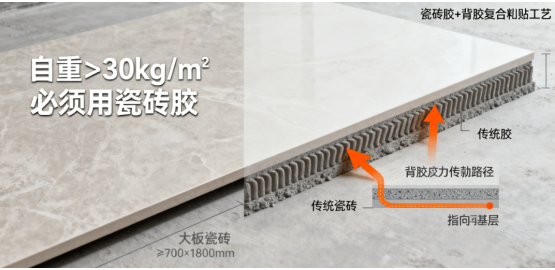

铺贴工艺采用"背涂+薄贴"双重保障体系。瓷砖背面需均匀涂抹专用背胶，厚度控制在0.30.5mm，使用带齿刮板以45°角刮涂瓷砖胶，形成深度1.5mm的梳齿状条纹。对于1200×2400mm超大板，应采用"十字定位架+吸盘吊装"技术，铺贴后使用震动吸盘进行排气压实，确保胶层饱满度达95%以上。
三、特殊环境的适配方案
在湿度超过75%的卫浴空间，需实施防水铺贴一体化施工。先涂刷2mm厚聚合物水泥防水涂料，待实干后(约48小时)进行"界面剂+瓷砖胶"复合铺贴。瓷砖胶中应掺入5%的硅烷偶联剂，提高耐水性的同时，使粘结强度在水环境中保持率提升至85%以上。
外墙铺贴面临风压荷载考验，当建筑高度超过50m时，应增设机械固定装置。推荐使用304不锈钢干挂件，每个挂件承载面积不超过1.2㎡，挂件与主体结构的连接螺栓埋深≥80mm，扭矩值控制在1520N·m，确保抗风荷载能力达到1.5kPa设计要求。
四、质量验收与维护标准
铺贴完成28天后进行全面质量检测。采用超声波检测仪对瓷砖空鼓率进行扫描，单个空鼓区域不得超过10cm²，累计空鼓面积应≤3%。使用专用塞尺测量接缝高低差，误差需控制在0.3mm以内。
日常维护需注意温度变化影响，室内环境温度波动不应超过15℃/d。清洁时禁止使用酸性清洁剂，推荐中性pH值(68)的瓷砖清洁剂。发现局部空鼓时，应采用低压注射环氧树脂注浆修复，注浆压力控制在0.20.3MPa，确保修复材料充分渗透至空鼓区域。
大板瓷砖上墙并非必须使用瓷砖胶，但科学选择材料与工艺是安全的关键。通过"材料适配+工艺保障+环境适配"的系统方案，可使大板铺贴的安全使用年限延长至15年以上。建议业主在施工前要求施工方提供材料检测报告与工艺流程图，特别关注瓷砖胶的EN12004认证等级及施工人员的专业培训资质，构建从材料到施工的全链条质量管控体系。
