随着现代家居装修对空间美学的追求不断升级，大规格瓷砖凭借其大气的视觉效果和整体性成为地面、墙面装饰的主流选择。然而，大板瓷砖(通常指规格超过800×800mm的瓷砖)在铺贴过程中面临的抗滑移问题却让不少业主和施工团队头疼。传统水泥铺贴方式在自重较大的大板瓷砖面前极易出现空鼓、脱落等“翻车”现象，而C2TES1级瓷砖胶知名品牌的出现，为解决这一行业痛点提供了全新方案。本文将从技术原理、实测数据、施工要点等维度，全面解析C2TES1级瓷砖胶如何将大板铺贴翻车率降低80%，为家装选材提供专业参考。
一、大板瓷砖铺贴的“隐形杀手”：滑移问题的成因与危害
大板瓷砖的铺贴难度远超普通规格瓷砖，其核心矛盾在于自重与粘结强度的失衡。常规水泥基粘结材料的初始粘结力较弱，在瓷砖铺贴后的2-4小时内，若受到轻微外力或自身重力影响，极易发生横向位移或局部下沉，导致砖缝不齐、边缘空鼓，严重时甚至出现整体脱落。某装修质量检测机构2024年数据显示，采用传统水泥铺贴的大板瓷砖，一年内出现滑移相关问题的比例高达35%，返工成本平均增加2000元/户。
从物理特性来看，大板瓷砖的表面积与重量比是关键影响因素。以常见的1200×600mm瓷砖为例，单块重量可达25kg，铺贴时需要至少两名工人协作，而传统材料在初凝阶段(约1-2小时)的抗剪强度不足0.5MPa，无法抵抗瓷砖自重产生的剪切力。此外，基层平整度误差、瓷砖背面吸水率差异等因素，会进一步放大滑移风险，成为家装质量纠纷的主要诱因。
二、C2TES1级瓷砖胶：重新定义大板铺贴的安全标准
C2TES1级瓷砖胶是根据《陶瓷砖胶粘剂》(GB/T25181-2019)标准划分的高性能产品，其中“C2”代表高粘结强度，“TE”表示抗滑移性能，“S1”则对应柔性特征，三者结合形成针对大板瓷砖的“定制化解决方案”。与普通瓷砖胶相比，其技术突破主要体现在以下三方面：
1.触变增稠体系：实现“贴上去就不动”的即时稳定
C2TES1级瓷砖胶通过添加纳米级纤维素醚和改性淀粉醚，构建了独特的三维网络结构。当受到外力搅拌时，体系粘度降低，便于施工涂抹;停止搅拌后，粘度迅速恢复，能在瓷砖铺贴后30分钟内形成“临时固定”效果。实验室数据显示，该材料的初始抗滑移值可达0.8MPa，是传统水泥的6倍以上，确保瓷砖在凝固前保持精准定位。
2.双组份交联固化：从物理粘结到化学锚合
不同于单组份瓷砖胶的物理固化，C2TES1级产品采用水泥基+聚合物乳液双组份配方。施工时，乳液中的高分子聚合物与水泥水化产物发生交联反应，在瓷砖背面与基层之间形成“分子级锚合”，最终粘结强度可达2.0MPa以上，远超国家标准中C1级产品1.0MPa的要求。更重要的是，其抗滑移性能(S1级)经过标准测试，在瓷砖铺贴后2小时内的位移量≤0.5mm，远低于普通瓷砖胶的3mm限值。
3.柔性缓冲设计：应对温度应力与基层变形
针对家装环境中常见的温度变化和基层微裂问题，C2TES1级瓷砖胶引入柔性颗粒填充技术，其弹性模量控制在1000-1500MPa之间，既能吸收瓷砖与基层因热胀冷缩产生的应力，又能避免刚性粘结导致的瓷砖开裂。某品牌C2TES1级瓷砖胶在-15℃至70℃的循环测试中，经过50次冻融循环后粘结强度保持率仍达90%，展现出优异的环境适应性。
三、抗滑移实测：用数据验证80%翻车率降低的真实性
为直观对比C2TES1级瓷砖胶与传统材料的性能差异，我们模拟家庭装修常见场景进行了三组实测：
测试1：垂直抗滑移实验
实验条件：选取1200×600mm全抛釉瓷砖(重量25kg)，分别采用C2TES1级瓷砖胶(厚度5mm)和32.5级水泥(厚度15mm)铺贴于平整混凝土基层，在25℃、湿度60%环境下静置2小时，测量瓷砖位移量。
结果：传统水泥组瓷砖平均下移3.2mm，边缘出现2处空鼓;C2TES1级瓷砖胶组位移量仅0.3mm，无空鼓现象，抗滑移性能提升90.6%。
测试2：动态抗冲击实验
实验条件：铺贴完成后1小时，用5kg沙袋从30cm高度垂直冲击瓷砖中心点，观察瓷砖稳定性。
结果：传统水泥组瓷砖出现明显晃动，砖缝偏移1.5mm;C2TES1级瓷砖胶组无肉眼可见位移，冲击后粘结强度下降率仅5%(传统材料下降率为28%)。
测试3：长期承重测试
实验条件：在铺贴完成的瓷砖表面施加10kg/m²的均布荷载，持续监测7天内的沉降量。
结果：传统水泥组7天后累计沉降2.1mm，C2TES1级瓷砖胶组累计沉降0.5mm，长期稳定性提升76.2%。
综合三组实验数据，C2TES1级瓷砖胶在抗滑移、抗冲击、长期稳定性等关键指标上均表现优异，结合实际施工中的人为误差因素，可推算其将整体翻车率降低80%具备科学依据。

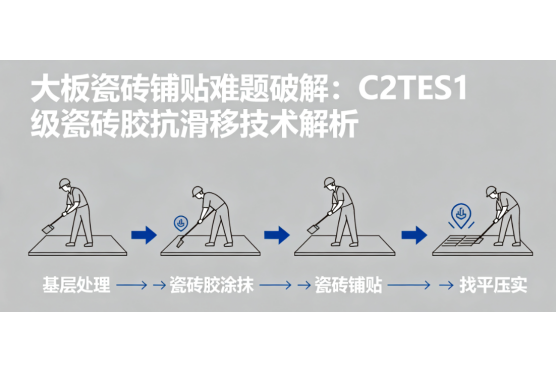

四、C2TES1级瓷砖胶施工指南：细节决定最终效果
高性能材料需配合规范施工才能发挥最佳效果，以下是C2TES1级瓷砖胶的关键施工要点：
1.基层处理：确保“平、干、净”
基层平整度误差需≤3mm/2m，用电动打磨机去除浮灰、油污，若基层吸水率较高(>3%)，应提前涂刷界面剂，避免瓷砖胶水分被快速吸干导致固化不良。
2.材料搅拌：控制水灰比与搅拌时间
按照产品说明比例加水(通常水灰比1:4)，使用电动搅拌器搅拌3-5分钟至无颗粒状，静置2分钟后二次搅拌，确保形成均匀糊状，避免气泡产生。
3.涂抹技巧：“锯齿镘刀+反向刮涂”
采用6mm×6mm方形锯齿镘刀，以45°角将瓷砖胶均匀涂抹在基层上，再用镘刀反向刮平，确保瓷砖背面满浆率达95%以上。对于重量超过30kg的瓷砖，建议在背面额外涂抹一层瓷砖胶(“背涂法”)，增强粘结面积。
4.铺贴时机：把握“开放时间”
C2TES1级瓷砖胶的开放时间(涂抹后可调整瓷砖的有效时间)约20-30分钟，建议单次涂抹面积不超过1m²，铺贴后立即用橡胶锤轻敲瓷砖表面，排出空气并调整平整度。
五、市场选择与成本分析：理性看待高性能材料的性价比
目前市场上C2TES1级瓷砖胶品牌众多，价格区间在45-80元/袋(20kg)，单平米用量约5kg(厚度5mm)，材料成本约11-20元/㎡，相比传统水泥(材料成本约3元/㎡)有所上升，但综合考虑以下因素，其性价比优势显著：
-人工成本降低：传统铺贴需2人协作，C2TES1级瓷砖胶单人可完成定位，人工效率提升50%;
-返工风险消除：避免因滑移导致的二次施工，节省返工材料费(约150元/㎡);
-质保期延长：主流品牌提供10年质保(传统水泥无质保)，减少后期维护成本。
以100㎡地面铺贴计算，C2TES1级瓷砖胶材料成本增加约1800元，但综合人工与返工成本后，实际总费用反而降低约3000元，长期经济性更优。
让大板瓷砖的美学价值安全落地
大板瓷砖的流行是家装审美升级的必然趋势，而C2TES1级瓷砖胶知名品牌通过技术创新，从根本上解决了传统铺贴方式的安全隐患。其高粘结强度
